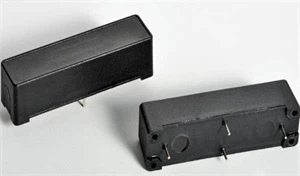

उत्पाद अवलोकन

उच्च वोल्टेज रीड रिले एक ड्राइविंग कॉइल के साथ एक भली भांति बंद करके सील किए गए रीड स्विच को एकीकृत करता है, जिसे विशेष रूप से उच्च ढांकता हुआ ताकत और कम रिसाव धारा के लिए इंजीनियर किया गया है। मानक रीड रिले के विपरीत, इन्हें कॉम्पैक्ट आकार और लंबे विद्युत जीवन को बनाए रखते हुए 10 केवी या उससे अधिक तक स्विचिंग और वोल्टेज ले जाने के लिए अनुकूलित किया गया है।

उनके ग्लास {{0}सीलबंद अक्रिय गैस संपर्कों के लिए धन्यवाद, वे स्थिर इन्सुलेशन प्रतिरोध, न्यूनतम संपर्क क्षमता और उत्कृष्ट दीर्घकालिक विश्वसनीयता - प्रदान करते हैं, जिससे वे उच्च {{3}वोल्टेज परीक्षण उपकरणों, अलगाव सर्किट और सुरक्षा प्रणालियों में एक आवश्यक घटक बन जाते हैं।

मुख्य विशेषताएं एवं पैरामीटर

उच्च वोल्टेज रेटिंग: मॉडल के आधार पर 1-10 केवी तक स्विच करने में सक्षम
अलगाव शक्ति: ढांकता हुआ 15 केवी डीसी तक का सामना करता है
कम रिसाव: Typical insulation resistance >10¹² Ω
तेजी से स्विचिंग: मिलीसेकंड के भीतर संचालित होता है
पैकेज के प्रकार: सिंगल {{0}इन{1}लाइन (एसआईपी), डुअल{2}}इन{3}लाइन (डीआईपी), या कस्टम इनकैप्सुलेटेड हाउसिंग
संपर्क प्रपत्र: एसपीएसटी सामान्य रूप से खुला, एसपीएसटी सामान्य रूप से बंद, एसपीडीटी उपलब्ध
लंबा जीवन: रेटेड लोड के तहत लाखों परिचालन
अनुपालन: RoHS, पहुंच प्रमाणित; ISO9001/IATF16949 गुणवत्ता प्रबंधन के तहत उत्पादित

विशेष विवरण

नमूना	चित्र	संपर्क करें प्रपत्र	कुंडल वोल्टेज	माउन्टिंग का प्रकार	ऑपरेटिंग वोल्टेज	ब्रेकडाउन वोल्टेज	मूल्यांकित शक्ति	करंट स्विच करना
जीआरएल-1201		नहीं (सामान्यत: खुला है)	12 वीडीसी	छेद के माध्यम से पीसीबी	अधिकतम. 7,500 वीडीसी	अधिकतम. 10,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-1210		नहीं	12 वीडीसी	छेद के माध्यम से पीसीबी	अधिकतम. 10,000 वीडीसी	अधिकतम. 15,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-2401		नहीं	24 वीडीसी	छेद के माध्यम से पीसीबी	अधिकतम. 7,500 वीडीसी	अधिकतम. 10,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-2410		नहीं	24 वीडीसी	छेद के माध्यम से पीसीबी	अधिकतम. 10,000 वीडीसी	अधिकतम. 15,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-1202		नहीं	12 वीडीसी	साइड लीड	अधिकतम. 7,500 वीडीसी	अधिकतम. 10,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-1212		नहीं	12 वीडीसी	साइड लीड	अधिकतम. 10,000 वीडीसी	अधिकतम. 15,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-2402		नहीं	24 वीडीसी	साइड लीड	अधिकतम. 7,500 वीडीसी	अधिकतम. 10,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-2412		नहीं	24 वीडीसी	साइड लीड	अधिकतम. 10,000 वीडीसी	अधिकतम. 15,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-1203		नहीं	12 वीडीसी	शीर्ष नेतृत्व	अधिकतम. 7,500 वीडीसी	अधिकतम. 10,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-1213		नहीं	12 वीडीसी	शीर्ष नेतृत्व	अधिकतम. 10,000 वीडीसी	अधिकतम. 15,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-2403		नहीं	24 वीडीसी	शीर्ष नेतृत्व	अधिकतम. 7,500 वीडीसी	अधिकतम. 10,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए
जीआरएल-2413		नहीं	24 वीडीसी	शीर्ष नेतृत्व	अधिकतम. 10,000 वीडीसी	अधिकतम. 15,000 वीडीसी	अधिकतम. 50 डब्ल्यू	अधिकतम. 3 ए

अनुप्रयोग

उच्च वोल्टेज परीक्षण उपकरण- इंसुलेशन टेस्टर, हिपोट टेस्टर, लीकेज टेस्ट सिस्टम
मेडिकल इलेक्ट्रॉनिक्स- डिफाइब्रिलेटर, इमेजिंग सिस्टम, डायग्नोस्टिक उपकरण
दूरसंचार- सर्ज आइसोलेशन, आरएफ हाई-वोल्टेज स्विचिंग
औद्योगिक नियंत्रण- बिजली वितरण निगरानी, सुरक्षा इंटरलॉक
विमानन व रक्षा- एचवी इंस्ट्रुमेंटेशन, एवियोनिक्स, सैटेलाइट सिस्टम

उपयोग नोट्स

आर्किंग क्षति को रोकने के लिए हमेशा रेटेड वोल्टेज और करंट के भीतर काम करें
कैपेसिटिव या इंडक्टिव लोड के लिए, संपर्कों पर तनाव कम करने के लिए स्नबर्स या रेसिस्टर्स का उपयोग करें
संदूषण से बचें; स्वच्छ और शुष्क परिचालन वातावरण सुनिश्चित करें
अलगाव और सुरक्षा बनाए रखने के लिए पर्याप्त मंजूरी के साथ स्थापित करें
हर्मेटिक ग्लास बॉडी पर तनाव से बचने के लिए धीरे से संभालें

अक्सर पूछे जाने वाले प्रश्न

Q1: हाई वोल्टेज रीड रिले का मुख्य लाभ क्या है?

A1: वे एक कॉम्पैक्ट पैकेज में उच्च ढांकता हुआ ताकत और कम रिसाव धारा प्रदान करते हैं, जो उन्हें सटीक उच्च वोल्टेज स्विचिंग के लिए आदर्श बनाता है।

Q2: क्या उच्च वोल्टेज रीड रिले सतत धारा को संभाल सकते हैं?

A2: हाँ, लेकिन वे उच्च धारा के बजाय सिग्नल और वोल्टेज अलगाव के लिए अनुकूलित हैं। उच्च -वर्तमान भार के लिए, पावर रिले अधिक उपयुक्त हैं।

Q3: क्या उच्च वोल्टेज रीड रिले चिकित्सा उपयोग के लिए सुरक्षित हैं?

A3: हां, उनकी भली भांति बंद करके सील की गई संरचना और विश्वसनीय इन्सुलेशन उन्हें डिफाइब्रिलेटर और डायग्नोस्टिक उपकरणों जैसे चिकित्सा उपकरणों के लिए उपयुक्त बनाती है।

Q4: मानक रीड रिले और उच्च वोल्टेज रीड रिले के बीच क्या अंतर है?

ए4: उच्च वोल्टेज प्रकारों को व्यापक संपर्क अंतराल, मजबूत इन्सुलेशन और उच्च ढांकता हुआ प्रतिरोध के साथ डिज़ाइन किया गया है, जो उन्हें किलोवोल्ट स्तर स्विचिंग को सुरक्षित रूप से संभालने की अनुमति देता है।
